Nueva herramienta para solucionar problemas de Ethernet industrial

LinkIQ de Fluke Networks localiza la fuente de fallas de conexión, cables y redes ethernet industriales.

La creciente prevalencia de Ethernet en la planta ha sido clara durante años, pero el aumento del trabajo remoto provocado por la pandemia solo ha servido para subrayar la importancia de Ethernet en la industria. Otros factores detrás del uso más amplio de Ethernet en la planta, como la conectividad a los sistemas empresariales y la capacidad de transmitir mayores cantidades de datos, así como el impulso general hacia las aplicaciones de Industria 4.0 e Internet Industrial de las Cosas, siguen siendo razones clave por las que Ethernet continúa reemplazando muchas instalaciones de bus de campo.

Como cualquier tecnología de comunicaciones industriales, Ethernet requiere herramientas de mantenimiento específicas para garantizar que la red permanezca en funcionamiento con un tiempo de inactividad mínimo o nulo. Para ayudar a abordar problemas específicos de Ethernet, Fluke Networks presentó recientemente el probador de Ethernet industrial LinkIQ-IE Cable + Network, que está diseñado para solucionar problemas de cableado de red.

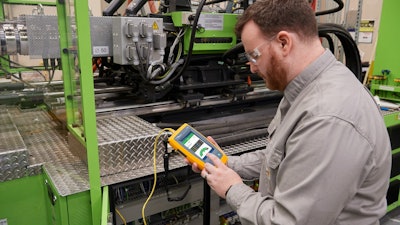

Nueva herramienta para solucionar problemas de Ethernet industrialProbador de Ethernet industrial de red y cable LinkIQ-IE de Fluke.Para comprender el efecto de los problemas de cableado de Ethernet en la industria, Indu-Sol, una organización de soporte de redes industriales, informa que más de la mitad de sus llamadas de servicio de Ethernet industrial son el resultado de problemas relacionados con el cableado.

Fluke Networks dice que, al combinar su tecnología de medición de cables de última generación y pruebas básicas para conmutadores Ethernet industriales, LinkIQ-IE acelera y simplifica el descubrimiento de fallas de red a través de una interfaz de pantalla táctil similar a un teléfono inteligente.

“La resolución de problemas de Ethernet industrial a menudo implica el uso de herramientas complejas, como analizadores de protocolo, que requieren años de capacitación o enfoques de prueba y error como el tendido de cables de derivación con la esperanza de resolver el problema”, dijo Walter Hock, vicepresidente de productos. en Fluke. "Diseñamos LinkIQ-IE para proporcionar respuestas a preguntas clave de resolución de problemas en segundos a través de una interfaz de pantalla táctil fácil de usar y un precio que lo pone al alcance de los equipos de fábrica".

James Sinn, propietario de Sinn Development, un proveedor de servicios de diseño, instalación y resolución de problemas con sede en Oakville, Ontario, dijo: “Con la capacidad de mostrar información de puertos de conmutadores, VLAN y PoE (alimentación a través de Ethernet), LinkIQ-IE es una gran adición a nuestro kit de herramientas. Lo primero que hice con LinkIQ-IE fue probar el cableado de una línea de producción de máscaras de protección. Instantáneamente me mostró que la causa del problema era un blindaje desconectado que hacía que el cable fuera susceptible a la EMI (interferencia electromagnética) de una máquina herramienta cercana con un gran motor de inducción ".

Kit de probador de Ethernet industrial de redes y cables LinkIQ-IE de Fluke.Kit de probador de Ethernet industrial de redes y cables LinkIQ-IE de Fluke.Según Fluke, LinkIQ-IE se basa en un enfoque de prueba única que proporciona automáticamente las medidas adecuadas en función de lo que hay en el otro extremo del cable. Para un cable abierto, muestra la longitud y el emparejamiento. Si se termina con el control remoto suministrado, el resultado de la prueba muestra la velocidad máxima de datos que puede admitir el cable: hasta 10 Gb / s. Si el cable está conectado a un puerto de conmutador, LinkIQ-IE muestra el nombre del conmutador más el nombre del puerto, la velocidad y el dúplex. Si se utiliza PoE, mostrará la potencia y la clase (hasta 90 W o Clase 8) y luego cargará el conmutador para verificar que se pueda suministrar la potencia.

El LinkIQ-IE tiene un conector tipo RJ-45 e incluye cableado y adaptadores para la conexión a conectores M12-D, M12-X y M8-D comúnmente usados ​​en aplicaciones industriales.
